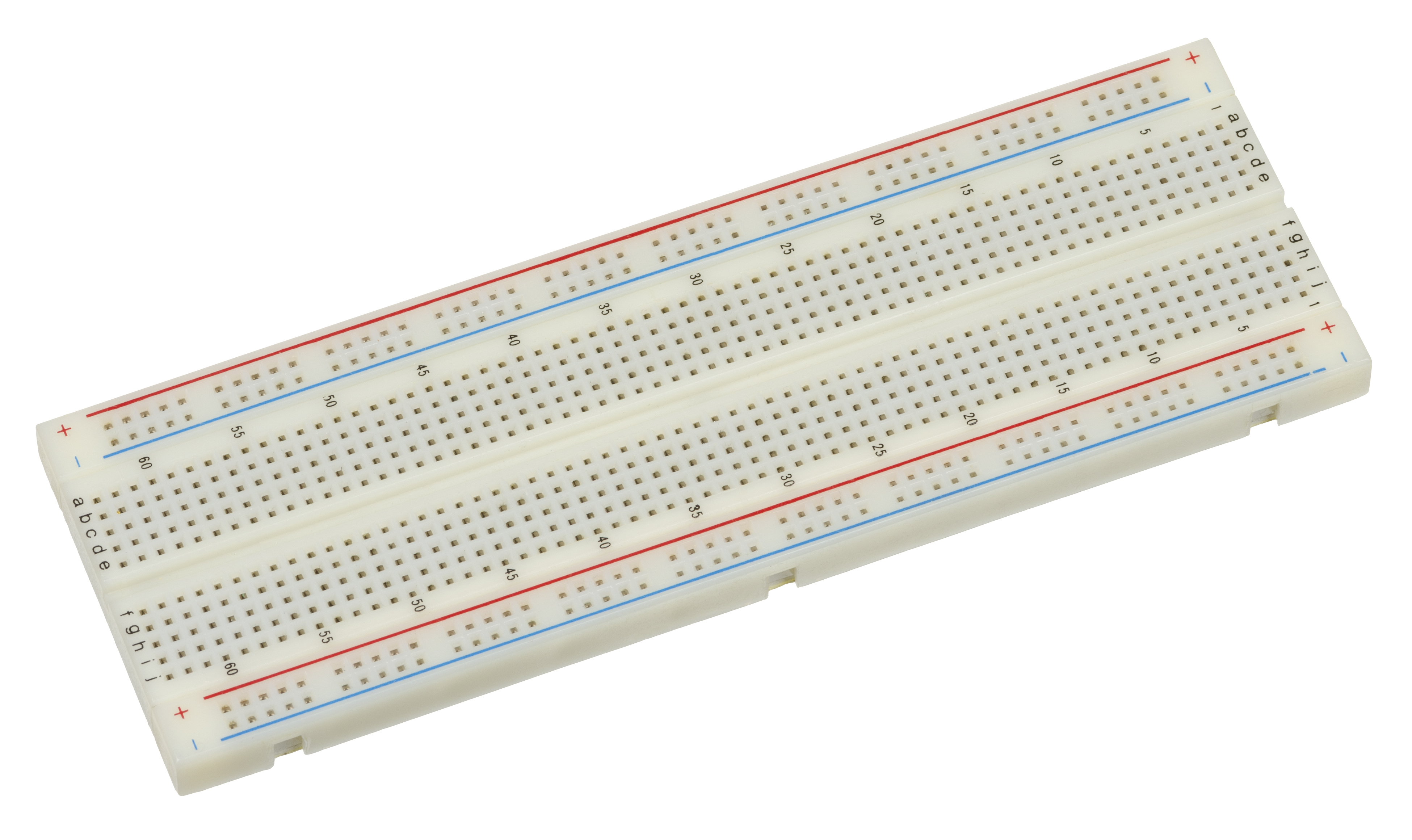

Breadboard

🌱 Part-1: Breadboard কী?

Breadboard হলো একটা plastic board যেটার মধ্যে অনেকগুলো ছোট ছোট hole (গর্ত) থাকে।
এই hole-গুলোর ভিতরে metal clips/strips লুকানো থাকে → এগুলোই নির্দিষ্টভাবে একে অপরের সাথে connected।

👉 তুমি একটা তার (wire) যদি একটা hole-এ ঢুকাও আর একই row-এর অন্য hole-এ ঢোকাও, সেটা একই বৈদ্যুতিক লাইন (electrical connection) হবে।

Analogy

Breadboard = স্কুলের বেঞ্চ
- বেঞ্চে পাঁচজন বাচ্চা পাশাপাশি বসলে তারা সবাই এক বেঞ্চে (connected)।
- কিন্তু পাশের বেঞ্চে বসা বাচ্চাদের সাথে তাদের direct connection নেই ❌।

---

🧩 Part-2: ভিতরের Connection Secret

⚡ Breadboard আসলে ভিতরে কীভাবে connected?

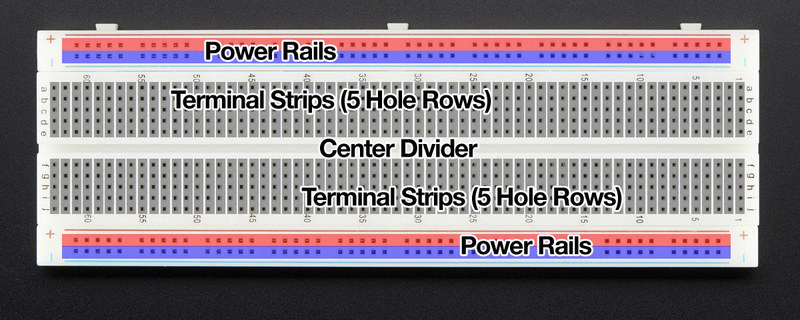

Breadboard এর holes গুলো সব আলাদা না। ভেতরে hidden metal strips আছে।

• মাঝখানে:

• এক row-এর A–E একসাথে connected ✅

• একই row-এর F–J একসাথে connected ✅
• কিন্তু A–E আর F–J একে অপরের সাথে connected না ❌

• মাঝখানের gap টা আসলে IC বসানোর জায়গা।

• পাশে: লম্বা দুইটা line থাকে (Power rail)

• লাল ( + ) → Vcc (+5V)

• নীল/কালো ( – ) → GND (0V)

---

📊 Quick Table (Who connects to whom?)

Section	Connection Rule
A–E row	একে অপরের সাথে shorted (internal metal strip) ✅
F–J row	একে অপরের সাথে shorted ✅
Gap	Left vs Right side NOT connected ❌
Power Rail +	সব লাল hole সাধারণত connected (কখনো মাঝখানে break ⚠️)
Power Rail –	সব নীল hole সাধারণত connected

Part-4: Breadboard এর Evolution / Timeline

• 1940s: Wooden breadboard-এ actual nails দিয়ে circuit বানানো হতো।
• 1970s: Plastic solderless breadboard উদ্ভাবিত হয়।
• Now: আধুনিক breadboard comes in বিভিন্ন size (170 tie-points mini, 400, 830 standard, বড় size)।

বিভিন্ন ধরনের IC

ssss

will be added soon.

---

🧠 IC (Integrated Circuit) — Beginner theke Advanced (DLD Lab)

BanglaJust English (concise textbook style)

👀 Overview: IC আসলে কী, কেন দরকার, কোথায় লাগে

IC মানে Integrated Circuit—একটা ছোট কালো chip, ভেতরে অনেক transistor, resistor, capacitor একসাথে কাজ করে।
কেন দরকার: একই কাজের discrete parts আলাদা আলাদা জোড়া লাগানোর ঝামেলা কমে, size ছোট হয়, speed বড়ে, reliability বাড়ে।
কোথায় লাগে: Digital Logic Lab (74xx gates), calculator, remote, toys, smartphone—প্রায় সর্বত্র।

Analogy

IC = ছোট একটা শহর 🏙️
ভিতরে road, building, মানুষ—সব আছে; বাইরে তুমি শুধু boundary (package) আর gate (pins) দেখো।
তুমি pins দিয়ে শহরের ভেতরের অংশে message পাঠাও/নাও—এটাই input/output।

---

🔤 Key Terms & Symbols

• Package: IC-এর বাহিরের কভার (যেমন DIP, SOIC, QFP, BGA)
• Pin / Lead: বাহিরের ধাতব পা, যেগুলো দিয়ে connect করা হয়
• Dot/Notch: Package-এ ছোট দাগ/খাঁজ → Pin‑1 চেনার চিহ্ন
• Vcc/Vdd: Positive supply (DLD TTL-এ সাধারণত +5V)
• GND/Vss: Ground/0V
• TTL Family (74xx): সাধারণত +5V-এ চলে
• CMOS Family (40xx / 74HCxx): সাধারণত 3–15V compatible (model অনুযায়ী)

---

🧩 Default / Initial Values (Lab Context)

Given/Assume (DLD lab-e prochur ব্যবহৃত):

• Supply (TTL 74LS/74HC): +5 V
• Logic thresholds (TTL rough guide): LOW ≤ 0.8 V, HIGH ≥ 2.0 V
• Decoupling capacitor: প্রতিটা IC-এর supply pins-এর কাছে 0.1 µF (noise কমাতে)
• Input bias: floating input নিষেধ ❌ → pull-up/pull-down লাগবে (≈ 10 kΩ সাধারণ রুল)

ছোট numeric উদাহরণ (decoupling কেন)

Supply line এ ছোটখাটো voltage dip/spike হলে IC glitch করতে পারে।
0.1 µF cap মিনিটখানেকের জন্য না, কিন্তু microsecond-level spike smooth করে।
বাস্তবে: Vcc–GND across 0.1 µF দিলে random reset/garbage কমে ✅

---

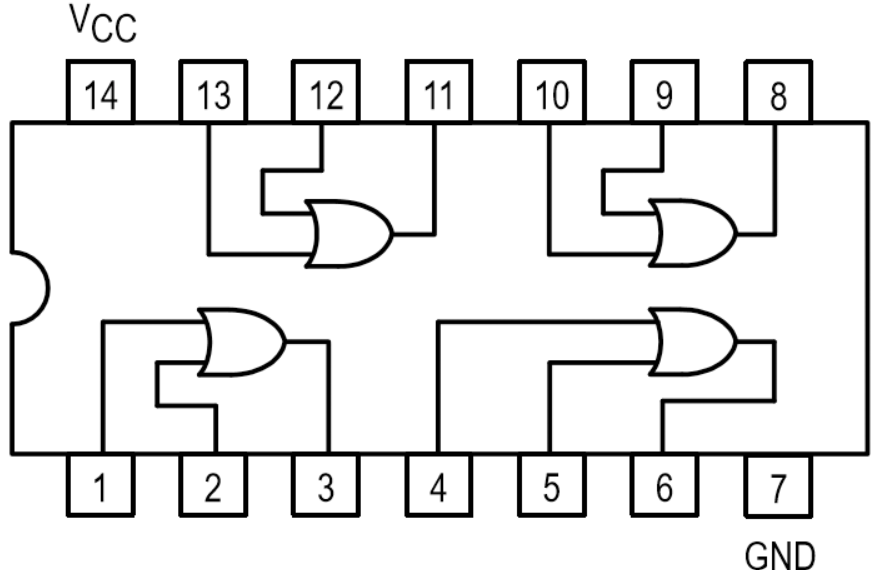

🧱 Package & Pin Numbering (DIP উদাহরণ)

- Notch/dot ওপরে ধরলে বাম দিকের উপরের পা = Pin‑1
- Anti‑clockwise ঘুরে নম্বর বাড়ে; 14‑pin-এ সাধারণত Pin‑14 = Vcc, Pin‑7 = GND

Orientation ভুল হলে?

IC উল্টো করলে Vcc/GND পাল্টে গিয়ে chip damage হতে পারে ❌
Power দেবার আগে পিন‑১ চিহ্ন ডাবল‑চেক করো।

---

⚡ Logic Family Quick Summary (TTL vs CMOS)

Family	Typical Vcc	Pros	Caution
74LS/74HC	5 V	Lab‑friendly, easy availability	Floating input এ ভুল আচরণ ⚠️
4000‑series	3–15 V	Wide voltage, low power	ধীর হতে পারে, model‑wise vary

Beginners’ Rule

DLD‑এ 74xx (5 V) ধরেই শুরু করো। পরে datasheet দেখে exceptions শিখবে।

---

🧪 Inside the IC

ভিতরে অনেক transistor gate বানায়; gates মিলে functions (adder, counter) বানায়; সব এক চিপে packed = integration।
VLSI হলে millions/billions transistor—যেমন smartphone SoC।

---

🗺️ Tiny Timeline (Scale evolution)

• SSI (1960s): কয়েকটা gate
• MSI (1970s): adder/counter‑type blocks
• LSI (1980s): memory/controller
• VLSI (1990s→): microprocessor/SoC (today’s billions)

Pin-1 সনাক্তকরণ

• IC-তে সবসময় ছোট খাঁজ (notch) বা ডট থাকে Pin-1 বোঝার জন্য।
• খাঁজ/ডট উপরে রাখলে, বাম দিকের প্রথম পিনই Pin-1 ✅
• পিন গোনা হয় counter-clockwise দিকে।
• ভুলভাবে ধরলে VCC/GND উল্টে গিয়ে IC নষ্ট হতে পারে ⚠️

---

🔄 Flowchart: “নতুন IC হাতে পেলে কীভাবে শুরু করবো?”

flowchart TD
    A["নতুন IC"] --> B["Pin-1 খুঁজুন (ডট/নচ)"]
    B --> C["প্যাকেজ/পিন সংখ্যা যাচাই করুন"]
    C --> D["ডাটাশিটে VCC রেঞ্জ যাচাই করুন"]
    D --> E["পাওয়ার পিনগুলো চিহ্নিত করুন (VCC/GND)"]
    E --> F["0.1 uF ডিকাপলিং বসান"]
    F --> G["I/O টাইপ নির্ধারণ করুন (TTL/CMOS)"]
    G --> H{"কোনো ইনপুট ফ্লোটিং আছে?"}
    H -- হ্যাঁ --> H1["~10k পুল রেজিস্টর যোগ করুন"]
    H -- না --> I["অগ্রসর হোন"]
    H1 --> I

---

🧾 Quick Summary Table

Topic	Quick Note
Pin‑1 mark	Dot/Notch
Counting direction	Anti‑clockwise (top view)
Common power pins (DIP14)	Pin‑14=Vcc, Pin‑7=GND
Floating inputs	Avoid; use ~10 kΩ pull
Decoupling	0.1 µF across Vcc–GND
Family default	74xx → 5 V (lab)

---

⚠️ Common Mistakes & Quick Fix

• ❌ Pin‑1 ভুল ধরা → ✅ Notch/dot confirm করো
• ❌ Vcc/GND মিস‑ওয়্যার → ✅ Power map লিখে নাও, তারপর connect
• ❌ Floating input → ✅ Pull‑up/pull‑down (~10 kΩ)
• ❌ Decoupling না দেয়া → ✅ 0.1 µF দিয়েই শুরু করো
• ❌ Mixed voltage family → ✅ এক voltage family maintain করো/level shift ব্যবহার করো

---

🔁 Recap

IC = ছোট বক্স, ভেতরে বিশাল সার্কিট। শুরুতে যা মনে রাখবে: Pin‑1, Vcc/GND, family voltage, inputs fixed, decoupling—এইগুলো ঠিক থাকলে ৯০% ঝামেলা বন্ধ ✅

---

🧩 Practice (ছোট প্রশ্ন, ঝটপট উত্তর)

1) Pin‑1 চেনার সহজ উপায় কী?
→ Dot/Notch দেখো।

2) 14‑pin 74xx‑এ Vcc/GND কোথায় থাকে?
→ Pin‑14 = Vcc, Pin‑7 = GND.

3) Floating input কেন খারাপ?
→ Random noise তুলে unpredictable আচরণ করে।

4) Decoupling capacitor-এর common value কত রাখবে?
→ 0.1 µF (প্রতি IC‑এর supply pinsের কাছে)।

5) TTL vs CMOS—শুরুতে কোনটা সহজ?
→ Lab‑এ 74xx (TTL/HC) 5 V দিয়ে শুরু করা সহজ।

🧠 IC (Integrated Circuit) — DLD Lab Notes

Overview

An Integrated Circuit is a compact chip containing many transistors/resistors/capacitors forming complete functions.
Why: smaller, faster, more reliable than discrete builds.
Where: 74xx logic labs, calculators, toys, phones, etc.

Key Terms

• Package: external form (DIP, SOIC, QFP, BGA)
• Pin/Lead: metal terminals to connect I/O and power
• Dot/Notch: marks Pin‑1
• Vcc/Vdd: positive supply (TTL lab: +5 V)
• GND/Vss: ground/0 V
• TTL (74xx): typically 5 V; CMOS (40xx/74HCxx): ~3–15 V (model‑dependent)

Defaults (Lab)

• Supply: +5 V (74LS/74HC)
• Logic thresholds (TTL guide): LOW ≤ 0.8 V, HIGH ≥ 2.0 V
• Decoupling: 0.1 µF across Vcc–GND near each IC
• Avoid floating inputs; use ~10 kΩ pull‑ups/downs

Package & Pin Numbering (DIP)

• With dot/notch on top: top‑left = Pin‑1; count anti‑clockwise
• 14‑pin common map: Pin‑14 = Vcc, Pin‑7 = GND

Family Snapshot

Family	Vcc	Pros	Caution
74LS/74HC	5 V	Lab‑friendly	Define inputs; no float
4000 series	3–15 V	Wide range, low power	Slower; model dependent

Inside the IC (Idea)

Gates built from transistors; gates form functions; VLSI packs millions/billions (modern SoCs).

Timeline

SSI → MSI → LSI → VLSI (1960s → now).

Flowchart: First‑time IC Setup

flowchart TD
    A["New IC"] --> B["Find Pin-1 (dot/notch)"]
    B --> C["Check package/pin count"]
    C --> D["Verify VCC range in datasheet"]
    D --> E["Identify power pins (VCC/GND)"]
    E --> F["Place 0.1 uF decoupling"]
    F --> G["Classify I/O type (TTL/CMOS)"]
    G --> H{Any floating inputs?}
    H -- Yes --> H1["Add ~10k pull resistors"]
    H -- No --> I["Proceed"]
    H1 --> I

Quick Summary

Topic	Note
Pin‑1 marker	Dot/Notch
Count direction	Anti‑clockwise (top)
DIP‑14 power pins	14=Vcc, 7=GND
Floating inputs	Avoid; add ~10 kΩ pull
Decoupling	0.1 µF near supply
Beginner family	74xx at 5 V

Common Mistakes

Wrong orientation, miswired Vcc/GND, floating inputs, no decoupling, mixing families without level matching.

Recap

Learn the essentials first: Pin‑1, power pins, family voltage, stable inputs, decoupling. These remove most lab issues.

Practice (Short Answers)

1) How to find Pin‑1? Dot/Notch.
2) DIP‑14 power pins? 14=Vcc, 7=GND.
3) Why avoid floating inputs? Unpredictable behavior.
4) Typical decoupling value? 0.1 µF.
5) Beginner‑friendly family? 74xx at 5 V.
